D963W電動對焊蝶閥PN6～PN40
D963W電動對焊蝶閥PN6～PN40適用于高溫、高壓、防火、保溫等管道上作啟閉或調節介質之用。
產品概述
D963W電動對焊蝶閥PN6～PN40適用于高溫、高壓、防火、保溫等管道上作啟閉或調節介質之用。
特點
1、結構緊湊、體積小、重量輕、操作靈活、使用方便；
2、采用三維偏心彈性或多層次硬密封結構，其密封性能可靠達到零泄漏；
3、此閥無法蘭，對管道和保溫包扎帶來很大方便和美觀；
4、具有耐高溫、高壓、耐腐蝕、耐磨損等特點。
采用標準
焊接尺寸：:GB1224;ANSI B16.25; DIN2559；
結構長度：:GB/T12221-1989;API609；
壓力試驗：:GB/T13927-1992;API598 ；
執行機構參數
1.電源：電機為三相交流，380V（特殊訂貨660V、440V或220V），50Hz（特殊訂貨60Hz）；控制線電壓220V/50Hz（特殊訂貨60Hz）；遠程控制電壓24VDC。
2.環境溫度：-20—+60℃（特殊訂貨-60—+80℃）
3.相對溫度：≤90%(25℃時）
4.普通型和戶外型用于無易燃/易爆和無腐蝕性介質的場所；防爆型產品有dⅠ和dⅡBT4兩種，dⅠ適用于煤礦非采掘工作面；dⅡBT4用于工廠，適用于環境為ⅡA、ⅡB級T1-T4組的爆炸性氣體混合物。
5.防護等級：戶外型和防爆型為IP55（可訂制IP67）。
6.工作制：為短時10分鐘（可訂制30分鐘）。
技術參數
| 公稱通徑 | DN（mm） | 50～700 | ||||
|---|---|---|---|---|---|---|
| 公稱壓力 | PN（MPa） | 0.6 | 1.0 | 1.6 | 2.5 | 4.0 |
| 試驗壓力Ps(MPa) | 強度試驗 | 0.9 | 1.5 | 2.4 | 3.75 | 6.0 |
| 密封試驗 | 0.66 | 1.1 | 1.76 | 2.75 | 4.4 | |
| 氣密封試驗 | 0.6 | 0.6 | 0.6 | 0.6 | 0.6 | |
| 適用介質 | 水、蒸氣、油品、酸類腐蝕性等。 | |||||
| 適用溫度 | 碳鋼 :-29℃～425℃ 不銹鋼:-40℃～600℃ | |||||
零件材料
| 零件名稱 | 材料 |
|---|---|
| 閥體 | 鑄鋼、不銹鋼、鉻鉬鋼及特殊材料 |
| 蝶板 | 鑄鋼、合金鋼（鍍硬鉻）、不銹鋼、鉻鉬鋼及特殊材料 |
| 密封圈 | 不銹鋼、抗磨材料 |
| 閥桿 | 2Cr13、1Cr13不銹鋼、鉻鉬鋼 |
| 填料 | 柔性石墨 |
外形尺寸
| 公稱壓力 PN0.6MPa | |||||||||
|---|---|---|---|---|---|---|---|---|---|
| DN | 外形尺寸（參考值） | 參考重量 （kg） | |||||||
| mm | in | L | D | d | H | H1 | L1 | L2 | |
| 600 | 24 | 390 | 636 | 602 | 499 | 1280 | 570 | 660 | 450 |
| 700 | 28 | 430 | 726 | 692 | 566 | 1480 | 750 | 550 | 660 |
| 800 | 32 | 470 | 826 | 792 | 632 | 1608 | 750 | 550 | 780 |
| 900 | 36 | 510 | 926 | 892 | 693 | 1857 | 750 | 550 | 820 |
| 1000 | 40 | 550 | 1028 | 992 | 757 | 2038 | 900 | 750 | 1460 |
| 1200 | 48 | 630 | 1228 | 1192 | 851 | 2237 | 1000 | 925 | 1590 |
| 1400 | 56 | 710 | 1428 | 1392 | 876 | 2411 | 1000 | 925 | 2185 |
| 1600 | 64 | 790 | 1628 | 1592 | 1095 | 2756 | 1000 | 925 | 3210 |
| 1800 | 72 | 870 | 1828 | 1792 | 1214 | 3093 | 1100 | 980 | 4090 |
| 2000 | 80 | 950 | 2028 | 1992 | 1332 | 3355 | 1100 | 980 | 5610 |
| 公稱壓力 PN1.0MPa | |||||||||
|---|---|---|---|---|---|---|---|---|---|
| DN | 外形尺寸（參考值） | 參考重量 （kg） | |||||||
| mm | in | L | D | d | H | H1 | A | B | |
| 600 | 24 | 390 | 636 | 602 | 499 | 1280 | 570 | 660 | 465 |
| 700 | 28 | 430 | 726 | 692 | 566 | 1480 | 750 | 550 | 680 |
| 800 | 32 | 470 | 826 | 792 | 632 | 1608 | 750 | 550 | 810 |
| 900 | 36 | 510 | 926 | 892 | 693 | 1857 | 750 | 550 | 860 |
| 1000 | 40 | 550 | 1028 | 992 | 757 | 2038 | 900 | 750 | 1625 |
| 1200 | 48 | 630 | 1228 | 1192 | 851 | 2237 | 1000 | 925 | 1770 |
| 1400 | 56 | 710 | 1428 | 1392 | 876 | 2411 | 1000 | 925 | 2426 |
| 1600 | 64 | 790 | 1628 | 1592 | 1095 | 2756 | 1000 | 925 | 3560 |
| 1800 | 72 | 870 | 1828 | 1792 | 1214 | 3093 | 1100 | 980 | 4545 |
| 2000 | 80 | 950 | 2028 | 1992 | 1332 | 3355 | 1100 | 980 | 6230 |
| 公稱壓力 PN1.6MPa | |||||||||
|---|---|---|---|---|---|---|---|---|---|
| DN | 外形尺寸（參考值） | 參考重量 （kg） | |||||||
| mm | in | L | D | d | H | H1 | A | B | |
| 80 | 3 | 180 | 90 | 78 | 90 | 356 | 180 | 200 | 27 |
| 100 | 4 | 190 | 110 | 96 | 100 | 375 | 180 | 200 | 34 |
| 125 | 5 | 200 | 135 | 121 | 113 | 401 | 180 | 200 | 41 |
| 150 | 6 | 210 | 161 | 146 | 130 | 450 | 270 | 280 | 43 |
| 200 | 8 | 230 | 222 | 202 | 205 | 545 | 400 | 425 | 81 |
| 250 | 10 | 250 | 278 | 254 | 235 | 630 | 400 | 425 | 102 |
| 300 | 12 | 270 | 330 | 303 | 275 | 715 | 450 | 560 | 132 |
| 350 | 14 | 290 | 382 | 351 | 309 | 817 | 450 | 560 | 164 |
| 400 | 16 | 310 | 432 | 398 | 346 | 923 | 535 | 580 | 193 |
| 450 | 18 | 330 | 484 | 450 | 932 | 1059 | 535 | 580 | 238 |
| 500 | 20 | 350 | 535 | 501 | 427 | 1126 | 535 | 580 | 302 |
| 600 | 24 | 390 | 636 | 602 | 509 | 1369 | 570 | 660 | 457 |
| 700 | 28 | 430 | 726 | 692 | 572 | 1492 | 750 | 550 | 810 |
| 800 | 32 | 470 | 826 | 792 | 638 | 1622 | 750 | 550 | 1093 |
| 900 | 36 | 510 | 926 | 892 | 700 | 1924 | 750 | 550 | 1410 |
| 1000 | 40 | 550 | 1028 | 992 | 765 | 2054 | 900 | 750 | 1870 |
| 1200 | 48 | 630 | 1228 | 1192 | 860 | 2259 | 1000 | 925 | 2082 |
| 1400 | 56 | 710 | 1428 | 1392 | 986 | 2610 | 1000 | 925 | 2850 |
| 1600 | 64 | 790 | 1628 | 1592 | 1106 | 2856 | 1000 | 925 | 4235 |
| 1800 | 72 | 870 | 1828 | 1792 | 1226 | 3121 | 1100 | 980 | 5346 |
| 2000 | 80 | 950 | 2028 | 1992 | 1345 | 3385 | 1100 | 980 | 7328 |
| 公稱壓力 PN2.5MPa | |||||||||
|---|---|---|---|---|---|---|---|---|---|
| DN | 外形尺寸（參考值） | 參考重量 （kg） | |||||||
| mm | in | L | D | d | H | H1 | A | B | |
| 80 | 3 | 180 | 90 | 78 | 90 | 356 | 180 | 200 | 38 |
| 100 | 4 | 190 | 110 | 96 | 106 | 387 | 180 | 200 | 40 |
| 125 | 5 | 200 | 135 | 121 | 122 | 413 | 180 | 200 | 60 |
| 150 | 6 | 210 | 161 | 146 | 136 | 459 | 270 | 280 | 65 |
| 200 | 8 | 230 | 222 | 202 | 215 | 585 | 400 | 425 | 85 |
| 250 | 10 | 250 | 278 | 254 | 247 | 649 | 400 | 425 | 135 |
| 300 | 12 | 270 | 330 | 303 | 288 | 771 | 450 | 560 | 175 |
| 350 | 14 | 290 | 382 | 351 | 333 | 929 | 450 | 560 | 195 |
| 400 | 16 | 310 | 432 | 398 | 359 | 993 | 535 | 580 | 295 |
| 450 | 18 | 330 | 484 | 450 | 405 | 1053 | 535 | 580 | 350 |
| 500 | 20 | 350 | 535 | 501 | 444 | 1245 | 535 | 580 | 510 |
| 600 | 24 | 390 | 636 | 602 | 521 | 1750 | 570 | 660 | 625 |
| 700 | 28 | 430 | 726 | 692 | 586 | 1519 | 750 | 550 | 925 |
| 800 | 32 | 470 | 826 | 792 | 659 | 1659 | 750 | 550 | 1260 |
| 900 | 36 | 510 | 926 | 892 | 720 | 1829 | 750 | 550 | 1790 |
| 1000 | 40 | 550 | 1028 | 992 | 780 | 1949 | 900 | 750 | 1940 |
| 1200 | 48 | 630 | 1228 | 1192 | 889 | 2243 | 1000 | 925 | 2810 |
| 1400 | 56 | 710 | 1428 | 1392 | 1000 | 2462 | 1000 | 925 | 3500 |
| 公稱壓 PN4.0MPa | |||||||||
|---|---|---|---|---|---|---|---|---|---|
| DN | 外形尺寸（參考值） | 參考重量 （kg） | |||||||
| mm | in | L | D | d | H | H1 | A | B | |
| 80 | 3 | 180 | 90 | 78 | 108 | 430 | 180 | 200 | 39 |
| 100 | 4 | 190 | 110 | 96 | 108 | 392 | 180 | 200 | 50 |
| 125 | 5 | 200 | 135 | 120 | 120 | 414 | 180 | 200 | 75 |
| 150 | 6 | 210 | 161 | 145 | 135 | 494 | 270 | 280 | 100 |
| 200 | 8 | 230 | 222 | 200 | 202 | 578 | 400 | 425 | 135 |
| 250 | 10 | 250 | 278 | 252 | 235 | 673 | 400 | 425 | 190 |
| 300 | 12 | 270 | 330 | 301 | 280 | 793 | 450 | 560 | 240 |
| 350 | 14 | 290 | 382 | 351 | 315 | 921 | 450 | 560 | 320 |
| 400 | 16 | 310 | 432 | 398 | 355 | 1021 | 535 | 580 | 450 |
| 450 | 18 | 330 | 484 | 448 | 370 | 1143 | 535 | 580 | 500 |
| 500 | 20 | 350 | 535 | 495 | 420 | 1192 | 535 | 580 | 560 |
| 600 | 24 | 390 | 636 | 595 | 490 | 1327 | 570 | 660 | 720 |

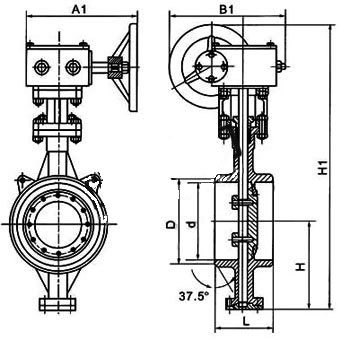

尺寸圖
安裝注事事項
1、安裝前應核對蝶閥規格、壓力、溫度、耐腐性是否滿足使用要求。 應檢查各零部件是否損壞或松動。
2、本蝶閥可安裝在任意角度的管道上，應關閉安裝為宜；焊接管道法蘭時應將閥門密封口用板擋住以防止顆粒、雜物挫傷密封面，焊后取下 閥門，對閥門密封面及管道內腔進行清潔，然后再安裝固定閥門。
3、安裝時請注意閥門關閉狀態承壓方向。
4、安裝前應將密封面(兩端密封面、蝶板密封面、閥座密封面)徹底擦干凈，去掉灰塵和污物。
5、安裝前應空試蝶閥，啟閉應靈活，啟閉位置與指針指示位置相符合。
6、手動操作順時針為關，逆時針為開，指針指示到位后不準再加力啟閉閥門。
7、閥門做壓力試驗時，不準用單法蘭進行安裝試壓，必須采用雙法蘭安裝試壓。其試驗壓力應符合GB/T13927-92標準規定。
8、緊固螺栓時應對稱交替進行緊固，不準依次單獨緊固。
9、限位螺釘出廠前，已經調好，不準輕易調整。若配置驅動裝置為電動、氣動請閱配套驅動裝置說明書。
10、電動蝶閥出廠時已將控制機構的啟閉行程調好。為防止電源接通時方向搞錯，用戶在第一次接通電源前要先手動開啟至半開位置，再按點動開關，檢查指示盤方向與閥門開啟方向一致即可。
11、發現閥門啟閉失常應查明原因進行修理和排除，防止用加力方法開關閥門，造成閥門的損壞。
