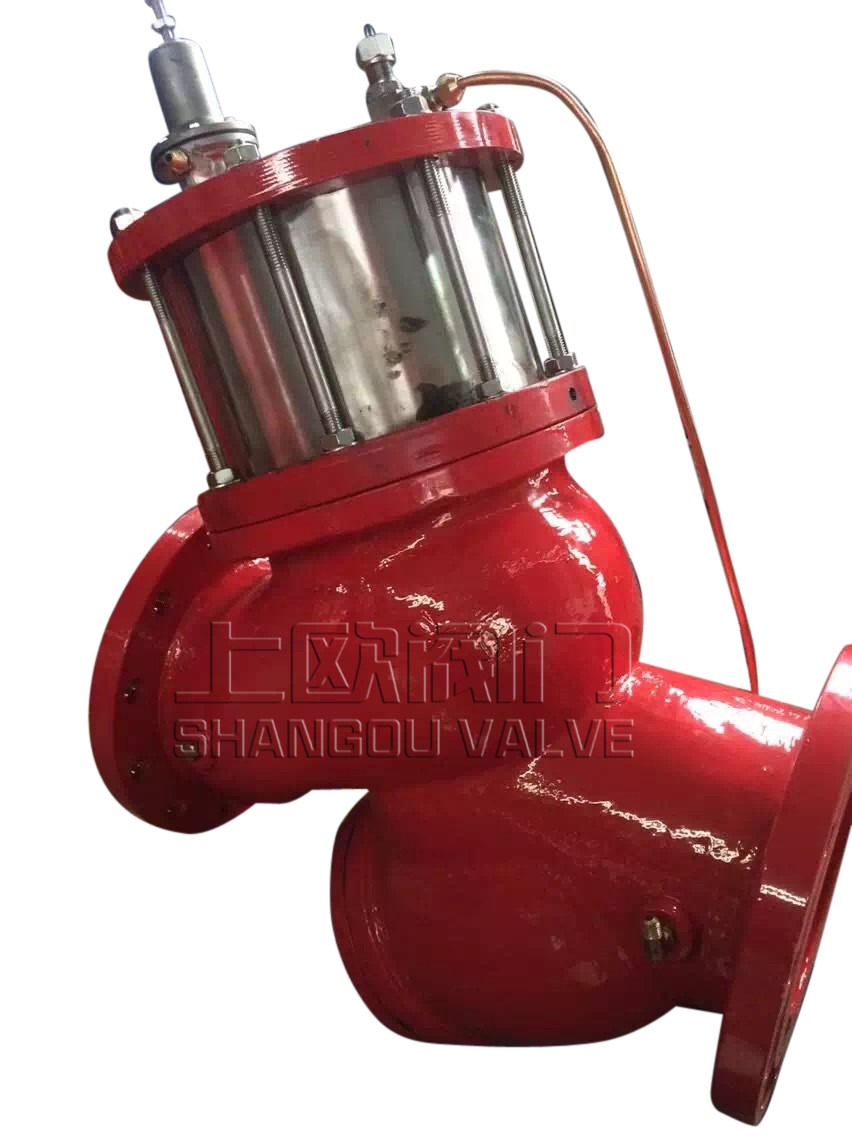

YQ98003過濾活塞式遙控浮球閥
YQ98003過濾活塞式遙控浮球閥利用浮球閥的啟閉來控制敏感元件活塞的上下運動達到控制閥的啟閉。當浮球閥打開時，主閥也跟著打開，向水池或水塔供水，小浮球閥關，主閥也關閉，停止供水。
產品概述
過濾活塞式遙控浮球閥是利用浮球閥的啟閉來控制敏感元件活塞的上下運動達到控制閥的啟閉。當浮球閥打開時，主閥也跟著打開，向水池或水塔供水，小浮球閥關，主閥也關閉，停止供水。
工作原理
主要安裝與水池或高架的進水口處，當水位達到設定的高度時，主閥由浮球?qū)чy控制關閉進水口停止供水；當水位下降后，主閥由浮球?qū)чy控制打開進水口向水池注水，實現自動補水。液位控制精確，不受水壓干擾；活塞式遙控浮球閥可隨水池的高度及使用空間任意位置安裝，使用壽命長。活塞式閥門性能可靠，強度高、動作平穩。關閉嚴密可靠，閥體采用流線型設計，流體阻力小，流量大；使用維護方便，主閥安裝在水池外面，調試檢驗方便，維修簡單。
主要特點
1.非傳統的浮球控制、安全可靠。
2.此閥必須安裝在水池外，便于調節各維護，避免進入水池操作的危險性。
3.彈性軟密封，確保密封可靠，滴水不漏。
4.Ｙ型寬體閥腔，流阻小，抗汽蝕性強，無噪音。
5.自帶過濾裝置及防震壓力表，使安裝尺寸縮短約４０％，減少占用空間，節省投資成本。
6.內外表面均噴環保涂層，確保產品的防腐及安全性。
主要零件材料
零件名稱 | 材質 |
閥體、閥蓋 | 鑄鐵、鑄鋼、不銹鋼 |
閥座 | 錫青銅、不銹鋼 |
閥瓣 | 碳鋼、不銹鋼+NBR |
閥桿 | 鋁青鋼、鉻不銹鋼 |
活塞 | 鉻不銹鋼+NBR |
過濾網 | 不銹鋼 |
彈簧 | 不銹鋼 |
技術參數表
公徑壓力 | 1.6Mpa |
公稱通徑(DN) | 40 50 65 80 100 125 150 200 300 400 |
適用溫度 | 0-100 |
環境溫度 | -30-350 |
適用介質 | 水(如使用海水中訂貨需注明) |

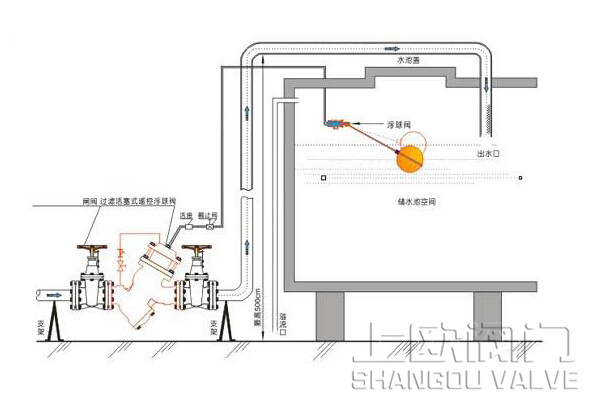

安裝示意圖
主要外形尺寸
DN | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 350 | 400 |
L | 250 | 280 | 335 | 380 | 425 | 480 | 750 | 660 | 740 | 810 | 860 |
應用領域
過濾活塞式遙控浮球閥屬于水力控制閥，廣泛用于市政給排水、消防、工礦企業等行業的水池或水塔的進水管道中，作為水位自動閥。
