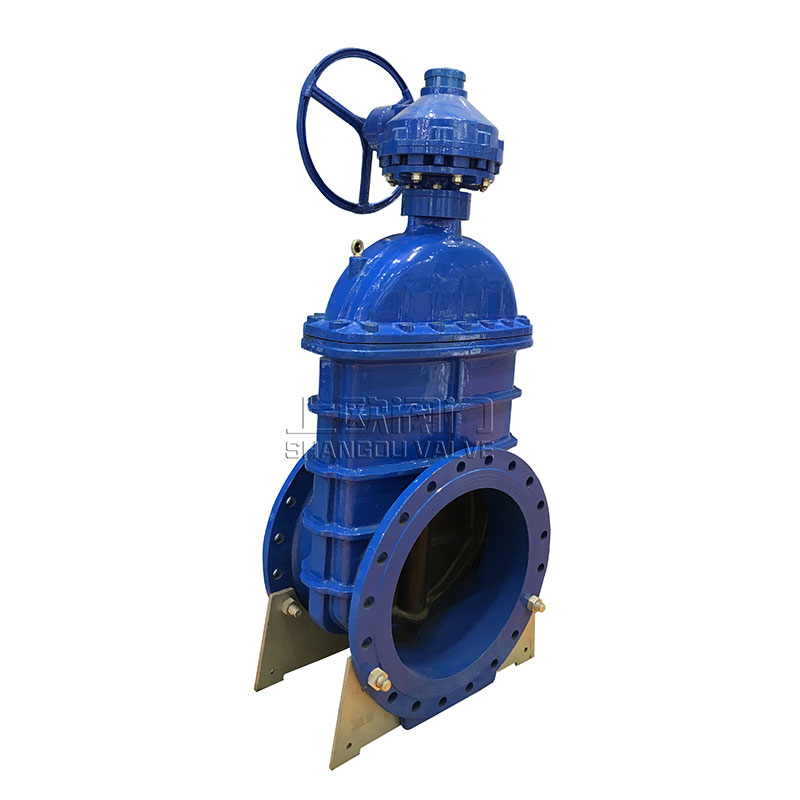

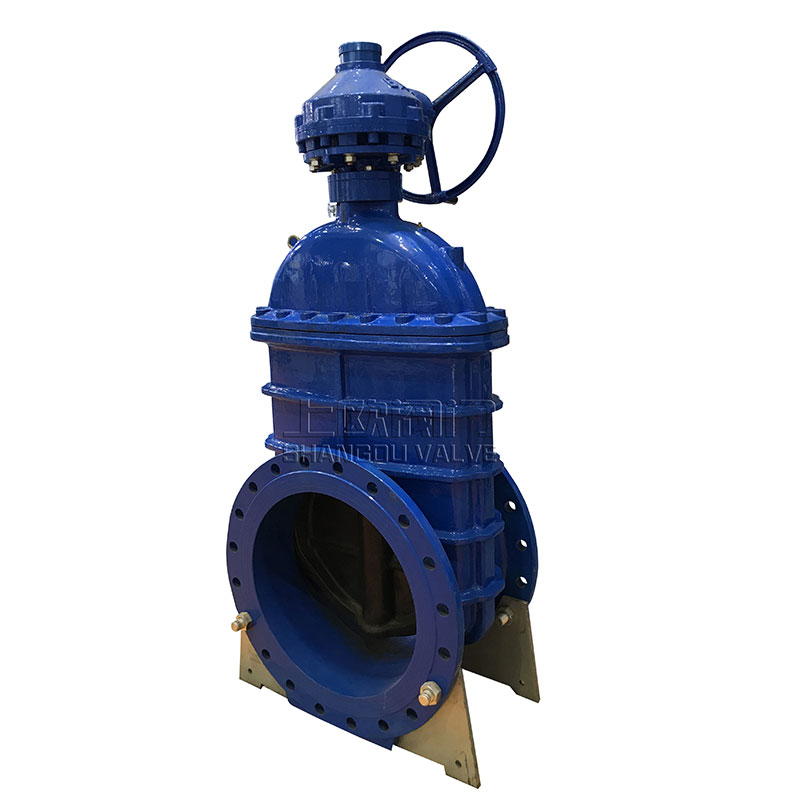

Z45X大口徑彈性座封閘閥
Z45X大口徑彈性座封閘閥采用最優質的球墨鑄鐵或碳鋼鑄造而成，具有強度高、重量輕，幾何尺寸精確的特點，閘板具有互換的功能，加裝螺旋傘齒輪省力機構，一人可非常輕松自如地開關，也可根據用戶的要求加裝開閉指示柱，或電動、氣動執行機構。密封、防銹功能極佳，安全可靠，使用壽命長。可立式臥式安裝，此大口徑彈性座封閘閥廣泛用于給排水系統、污水處理系統、市政建設及礦山、治金、電廠等行業。
概述
大口徑彈性座封閘閥采用最優質的球墨鑄鐵或碳鋼鑄造而成，具有強度高、重量輕，幾何尺寸精確的特點，閘板具有互換的功能，加裝螺旋傘齒輪省力機構，一人可非常輕松自如地開關，也可根據用戶的要求加裝開閉指示柱，或電動、氣動執行機構。密封、防銹功能極佳，安全可靠，使用壽命長�？闪⑹脚P式安裝，此大口徑彈性座封閘閥廣泛用于給排水系統、污水處理系統、市政建設及礦山、治金、電廠等行業。
主要技術參數
公稱壓力：1.0～2.5MPa
公稱通徑：500～1200mm
工作溫度：0～120℃
適用介質：水、油、氣等
法蘭標準：GB/T17241.6GB9113
試驗標準：GB13927API598

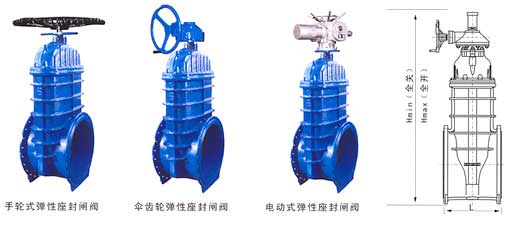

結構示意圖
主要零部件材料
NO. | 零件名稱 | 材質 |
1 | 閥體 | 灰鑄鐵、球墨鑄鐵、鑄鋼 |
2 | 閘板 | 球墨鑄鐵外覆三元乙丙或丁腈橡膠 |
3 | 內六角螺栓 | 碳化處理 |
4 | 密封圈 | 三元乙丙或丁腈橡膠 |
5 | 閥蓋 | 灰鑄鐵、球墨球鐵、鑄鋼 |
6 | 閥桿 | 不銹鋼 |
7 | “O”形密封圈 | 丁腈橡膠 |
8 | 止推軸承 | 錫青銅 |
9 | 螺栓 | 碳鋼、合金鋼 |
10 | 壓蓋 | 球墨鑄鐵、鑄鋼 |
11 | 防塵罩 | 丁腈橡膠 |
12 | 手輪 | 可鍛鑄鐵 |
主要連接外型尺寸
DN | 500 | 600 | 700 | 800 | 900 | 1000 | 1200 |
L | 457 | 508 | 660 | 720 | 780 | 840 | 960 |
Hmin（全關） | 1480 | 1665 | 2200 | 2800 | 2800 | 3000 | 3000 |
Hmax（全開） | 165 | 1900 | 2350 | 2950 | 2950 | 3150 | 3150 |
H（電動） | 電動裝置可由用戶指定 | ||||||
服務承諾
(1) 嚴格按照合同要求，提供符合設計標準，質量合格的產品。
(2) 嚴格檢查和控制原材料、原器件、配套件的進廠質量。
(3) 保證所供設備加工工藝完善、檢測手段完備。產品絕不帶缺陷出廠。
(4) 對涉及分包商的供貨、質量、設備性能、技術接口、服務等方面問題全部責任。按合同規定的關鍵部件必須符合有關資質的要求，并經需方認可。
(5) 按合同規定向監造單位提供有關部門標準和圖紙，并為監造提供方便并對監造設備的停工待檢部位提前7天通知需方及監造代表，需方所派監造是督促我方按標準生產合格產品，但并不減我方的一切質量責任。
(6) 對設備制造過程中出現的質量缺陷及時向需方和監造代表通報、不隱瞞。若設備缺陷超過合同規定的標準，供方無條件更換。在安裝和試運行過程中，設備出現質量問題，先處理問題，再分清責任，一切以滿足工程進度需要為準則。
(7) 為所供的設備在制造、運輸、裝卸過程中投保，-旦發生意外，我方將按需要對所供設備盡快進行免費更換、修理，直到需方滿意為止。
(8) 在開箱過程中如發現缺件及其他原因引起的零部件丟失，我方負責盡快免費補齊所缺零部件。在設備的安裝、調試過程中以及今后在設備運行中發現的質量問題，如屬我方原因，我方承擔責任。
(9) 按時向需方提供按合同規定的全部技術資料和圖紙。有義務在必要時邀請需方參與我方的技術設計審核。
(10) 按需方要求的時間到現場進行技術服務，指導需方按我方的技術資料和圖紙的要求進行安裝、試運行及試生產。
(11) 對于需方先購的與合同設備有關的配套設備，我方主動提供滿足設備接口要求的技術條件和資料。
(12) 嚴格執行供需雙方就有關問題召開會議的紀要或協議。
(13) 按合同規定免費為需方舉辦有關設備安裝、調試、使用、維護技術的業務培訓班。
(14) 加強售前、售中、售后服務，把"24小時服務"、"超前服務"、"全過程服務"、 "終身服務"貫徹在產品制造、安裝、調試、大修的全過程。
(15) 接到需方反映的質量問題信息后，在24小時之內作出答復或派出服務人員，盡快到達現場，做到用戶對質量不滿意，服務不停止。
(16) 免費為產品提供終身維護，凡我廠用戶，均建立了詳盡的用戶檔案，我廠售后服務。人員實行定期回訪，巡視制度，指導用戶的日常維護，及時指出并解決可能出現的故障。
(17) 隨時滿足需方對備品備件的要求，終身為用戶提供質優價廉的零配件。
