Q611F型氣動三通內螺紋不銹鋼球閥
Q611F型氣動三通內螺紋不銹鋼球閥是用帶有圓形通道的球體作啟閉件，球體隨閥桿轉動實現啟閉動作的氣動閥門，氣動球閥啟閉件是一個有孔的球體，繞垂直于通道的軸線旋轉，從而達到啟閉通道的目的
產品概述
Q611F型氣動三通內螺紋不銹鋼球閥是用帶有圓形通道的球體作啟閉件，球體隨閥桿轉動實現啟閉動作的氣動閥門，氣動球閥啟閉件是一個有孔的球體，繞垂直于通道的軸線旋轉，從而達到啟閉通道的目的。
執行標準
| 設計依據 | GB標準 | ANSI標準 |
|---|---|---|
| 設計標準 | GB/12237 | ANSIB16.34 |
| 連接尺寸 | GB/9113、JB/T79 | ANSIB16.5 |
| 試驗和檢驗 | JB/T9002 | API598 |
連接尺寸
| 通徑 | 外形尺寸 | 執行器型號 | ||||||||
|---|---|---|---|---|---|---|---|---|---|---|
| DN | in | d | G | L | L0 | L1 | L2 | H | S | |
| 15 | 1/2 | 10 | 1/2″ | 68 | 34 | 140/178 | 62/75 | 130/136 | 26 | GTD52/GTE65 |
| 20 | 3/4 | 15 | 3/4″ | 78 | 39 | 140/178 | 62/75 | 135/141 | 32 | GTD52/GTE65 |
| 25 | 1 | 20 | 1″ | 86 | 43 | 140/214 | 62/91 | 139/173 | 38 | GTD52/GTE80 |
| 32 | 11/4 | 25 | 11/4″ | 111 | 55.5 | 164/214 | 75/91 | 158/186 | 49 | GTD65/GTE80 |
| 40 | 11/2 | 32 | 11/2″ | 126 | 63 | 164/246 | 75/101 | 165/203 | 56 | GTD65/GTE90 |
| 50 | 2 | 38 | 2″ | 143 | 71.5 | 190/295 | 91/112 | 202/228 | 70 | GTD80/GTE100 |

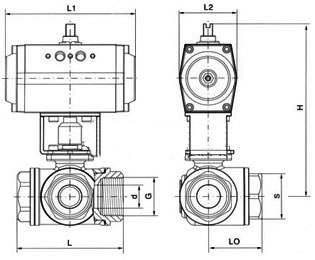

尺寸圖
維護
氣動球閥在安裝前的準備工作：
1、保證氣動管路球閥安裝位置管線在同軸位置上，管線上兩片法蘭應保持平行，確認管線能夠承受氣動管路球閥自身重量，如果發現管線不能承受氣動管路球閥重量，則在安裝前為管線配備相應的支撐。
2、確認管線內是否有雜質、焊渣等，必須要把管線內吹掃干凈。
3、核對氣動管路球閥銘牌，并對氣動管路球閥進行全開全閉數次操作，確認閥門能夠正常工作，再全面檢查一次閥門的各個細節，保證閥門完好無損。
4、除去閥門兩端的保護蓋，檢查閥體內是否干凈，清洗閥體內腔，由于氣動管路球閥的密封面是球形狀，即使微小的雜物也可能造成密封面的損傷。
氣動管路球閥的安裝：
1、氣動管路球閥的任何一段都可安裝在上游端，手柄氣動管路球閥可以安裝在管線的任何位置，如果配置執行機構(如齒輪箱、電-氣動執行器)的氣動管路球閥，則必須垂直安裝，閥門進出口處在水平位置上。
2、氣動管路球閥法蘭與管線法蘭間按管路設計要求裝上密封墊。
3、法蘭上的螺栓需對稱、逐次、均勻擰緊。
4、如果氣動管路球閥采取氣動、電動等執行器時，按說明書完成氣源、電源的安裝。
氣動管路球閥安裝后的檢查：
1、安裝完畢后，啟動氣動管路球閥開、關數次，應該動作靈活，受力均勻，氣動管路球閥工作正常。
2、根據管道壓力設計要求，通壓后檢測氣動管路球閥與管道法蘭結合面的密封性能。
