Z41X明桿彈性座封閘閥
Z41明桿彈性座封閘閥除具有彈性座封閘閥的優點之外，并可以較直觀顯示閥門開度，啟閉迅速可靠，故常應用于消防及工業系統。一般安裝于距地面較高位置。
概述
Z41X明桿彈性座封閘閥規格及類別，應符合管道設計文件的要求 | ||
Z41X明桿彈性座封閘閥的型號應注明依據的國標編號要求。若是企業標準，應注明型號的相關說明。 | ||
Z41X明桿彈性座封閘閥工作壓力，要求≥管道的工作壓力，在不影響價格的前提下，閥門可承受的工壓應大于管道實際的 | ||
Z41X明桿彈性座封閘閥制造標準，應說明依據的國標編號，若是企業標準，采購合同上應附企業文件。本類閥門在管道 | ||
型號：Z41X | 公稱通徑DN：40-400 | 使用壓力MPa：1.0-6.4 |
連接方式：法蘭 | 形式：自動 | 主要功能：開關 |
使用介質：水 | 材質：鑄鐵 鑄鋼 不銹鋼 | 標準：國標機械部標準或定做非標 |
Z41X明桿彈性座封閘閥除具有彈性座封閘閥的優點之外，并可以較直觀顯示閥門開度，啟閉迅速可靠，故常應用于消防及工業系統。一般安裝于距地面較高位置。
主要技術參數
公稱壓力：1 0～2 5MPa
公稱通徑：50--400mm
工作溫度：O～80℃
適用介質：水、油、氣等
法蘭標準：GB／T 17241.6 GB9113
試驗標準：GBl3927 APl598

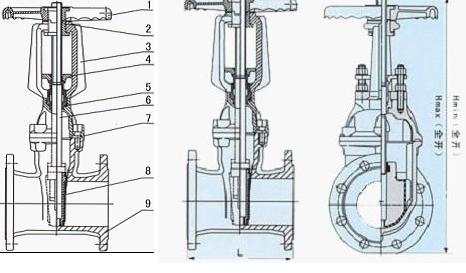

結構示意圖
主要零部件材料
序 號 | 零件名稱 | 材 質 |
1 | 手 輪 | 可鍛鑄鐵 |
2 | 閥桿螺母 | 銅合金 |
3 | 支 架 | 灰鑄鐵、球墨鑄鐵、鑄鋼 |
4 | 壓 蓋 | 球墨鑄鐵、鑄鋼 |
5 | 密封圈 | 丁腈橡膠、三元乙丙 |
6 | 閥 桿 | 不銹鋼 |
7 | 中口墊 | 丁腈橡膠、三元乙丙 |
8 | 閘 板 | 球墨鑄鐵+三元乙丙或丁腈橡膠 |
9 | 閥 體 | 灰鑄鐵、球墨鑄鐵、鑄鋼 |
主要連接外型尺寸
DN | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 350 | 400 |
L | 178 | 190 | 203 | 229 | 254 | 267 | 292 | 330 | 356 | 381 | 406 |
Hmin （全關） | 322 | 332 | 350 | 420 | 581 | 581 | 736 | 882 | 1109 | 1300 | 1380 |
Hmix （全開） | 374 | 398 | 429 | 524 | 721 | 736 | 942 | 1013 | 1117 | 1655 | 1805 |
安裝事項
1、明桿閘閥的手輪、手柄以及傳動結構是不允許做起吊使用，并且嚴禁碰撞，避免破損;
2、明桿閘閥應該垂直安裝，就是將閥桿安置在垂直位置，手輪放在頂端;
3、帶有旁通閥的明桿閘閥在使用前應該先將旁通閥打開;
4、帶有傳動機構的閘閥要按照指定的安裝說明書進行安置;
5、如果經常使用明桿閘閥，最少每個月就要進行清洗、潤滑一次。
