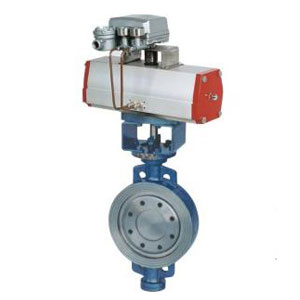

D673H氣動對夾式硬密封蝶閥PN10～PN16
D673H氣動金屬密封蝶閥被廣泛地應用到介質溫度≤550℃的冶金、電力、石油、化工、空氣、煤氣、可燃氣體以及給排水等腐蝕性介質的管道上，是調節流量和截斷流體的最佳裝置。
產品概述
D673H氣動金屬密封蝶閥采用一個"U"型不銹鋼密封圈，該精密的彈性密封圈與經過拋光的蝶板三維偏心接觸。解決了傳統偏心蝶閥在啟閉0°～10°瞬間密封面仍處于滑動接觸摩擦的弊病,實現蝶板在開啟瞬間密封面即分離,關閉接觸即密封的效果,達到延長使用壽命、密封性能最佳的目的。因此被廣泛地應用到介質溫度≤550℃的冶金、電力、石油、化工、空氣、煤氣、可燃氣體以及給排水等腐蝕性介質的管道上，是調節流量和截斷流體的最佳裝置。
產品特點
1、該蝶閥結構簡單、緊湊、重量輕、易于安裝和拆卸、維修方便；
2、本蝶閥采用不銹鋼"U"型密封圈，具有一定的彈性無論在高溫、低溫的情況下，它與蝶板均具有優良的密封性；
3、本蝶閥的三維偏心距，經過嚴格的計算，"U"型密封圈與蝶板幾乎無磨擦，使用壽命長，并具有越關越緊的功能；
4、蝶板密封面采用堆焊鈷基硬質合金，密封面耐磨損，使用壽命長；
5、本蝶閥結構獨特，"開關"僅需轉動閥桿90°即可完成。操作靈活、方便、省力、不受介質壓力的高低影響，密封性能可靠；
6、耐高溫、耐低溫、耐腐蝕性
采用標準
設計標準 :GB/T12238-1989
法蘭連接尺寸:GB/T9113.1-2000；GB/T9113.2-2000；GB/T9115.1-2000；GB/T9115.2-2000
結構長度:GB/T12221-1989
壓力試驗:GB/T13927-1992；JB/T9092-1999
執行機構
采用新型系列GT型氣動執行器，有雙作用式和單作用式（彈簧復位），齒輪傳動，安全可靠；大口徑閥門采用系列AW型氣動執行器拔叉式傳動，結構合理，輸出扭矩大，有雙作用式和單作用式
1、齒輪式雙活塞，輸出力矩大，體積小。
2、氣缸選用鋁金材料，重量輕、外形美觀。
3、可在頂部、底部安裝手動操作機構。
4、齒條式連接可調節開啟角度、額定流量。
5、執行器可選帶電訊號反饋指示及各類附件以實現自動化操作。
6、IS05211標準連接為產品的安裝更換提供了方便。
7、兩端調的節螺釘可使標準產品在0°和90°有±4°的可調范圍。確保與閥門的同步精度。
可選附件
根據不同控制和要求可選擇下列附件：
切斷型附件：單電控電磁閥、雙電控電磁閥、限位開關回訊器。
調節型附件：電氣定位器、氣動定位器、電氣轉換器。
氣源處理附件：空氣過濾減壓閥、氣源處理三聯件。
手動機構：HVSD手操機構
外形連接尺寸
| 公稱通經(DN) | 主要尺寸 | 法蘭尺寸和螺栓規格 | |||||
| 1.0MPa | 1.6MPa | ||||||
| L | H | H1 | D1 | 4-Ф－M | D1 | 4-Ф－M | |
| 50 | 43 | 625 | 112 | 125 | Ф18 | 125 | Ф18 |
| 65 | 46 | 625 | 115 | 145 | Ф18 | 145 | Ф18 |
| 80 | 49 | 645 | 120 | 160 | Ф18 | 160 | Ф18 |
| 100 | 56 | 675 | 138 | 180 | Ф18 | 180 | Ф18 |
| 125 | 64 | 715 | 164 | 210 | Ф18 | 210 | Ф18 |
| 150 | 70 | 800 | 175 | 240 | Ф23 | 240 | Ф23 |
| 200 | 71 | 850 | 208 | 295 | M20 | 295 | M20 |
| 250 | 76 | 925 | 243 | 350 | M20 | 355 | M24 |
| 300 | 83 | 1035 | 283 | 400 | M20 | 410 | M24 |
| 350 | 92 | 1070 | 310 | 460 | M20 | 470 | M24 |
| 400 | 102 | 1190 | 340 | 515 | M24 | 525 | M27 |
| 450 | 114 | 1250 | 380 | 565 | M24 | 585 | M27 |
| 500 | 127 | 1290 | 410 | 620 | M24 | 650 | M30 |
| 600 | 154 | 1455 | 470 | 725 | M27 | 770 | M33 |
| 700 | 165 | 1585 | 550 | 840 | M27 | 840 | M33 |
| 800 | 190 | 1700 | 640 | 950 | M30 | 950 | M36 |
| 900 | 203 | 1965 | 710 | 1050 | M30 | 1050 | M36 |
| 1000 | 216 | 2015 | 770 | 1160 | M33 | 1170 | M39 |
| 1200 | 254 | 2250 | 890 | 1380 | M36 | 1390 | M45 |
安裝注事事項
1、安裝前應核對蝶閥規格、壓力、溫度、耐腐性是否滿足使用要求。 應檢查各零部件是否損壞或松動。
2、本蝶閥可安裝在任意角度的管道上，應關閉安裝為宜；焊接管道法蘭時應將閥門密封口用板擋住以防止顆粒、雜物挫傷密封面，焊后取下 閥門，對閥門密封面及管道內腔進行清潔，然后再安裝固定閥門。
3、安裝時請注意閥門關閉狀態承壓方向。
4、安裝前應將密封面(兩端密封面、蝶板密封面、閥座密封面)徹底擦干凈，去掉灰塵和污物。
5、安裝前應空試蝶閥，啟閉應靈活，啟閉位置與指針指示位置相符合。
6、手動操作順時針為關，逆時針為開，指針指示到位后不準再加力啟閉閥門。
7、閥門做壓力試驗時，不準用單法蘭進行安裝試壓，必須采用雙法蘭安裝試壓。其試驗壓力應符合GB/T13927-92標準規定。
8、緊固螺栓時應對稱交替進行緊固，不準依次單獨緊固。
9、限位螺釘出廠前，已經調好，不準輕易調整。若配置驅動裝置為電動、氣動請閱配套驅動裝置說明書。
10、電動蝶閥出廠時已將控制機構的啟閉行程調好。為防止電源接通時方向搞錯，用戶在第一次接通電源前要先手動開啟至半開位置，再按點動開關，檢查指示盤方向與閥門開啟方向一致即可。
11、發現閥門啟閉失常應查明原因進行修理和排除，防止用加力方法開關閥門，造成閥門的損壞。
