LHS941X型電動活塞式調流調壓閥
LHS941X電動活塞式調流調壓閥是借鑒德國、日本先進經驗，總結國內設計制造及實用經驗的基礎上，根據流體力學特性而開發出來的調速調壓型閥門。已經在電站、引水、供水等領域得到了廣泛的應用。經過改進的本系列流量調節閥不但適用于清水，對于天然江河湖泊水、輕度污水具有良好的耐受能力。從設計結構和材料選用上解決了多年來流量調節閥易結垢，卡阻，驅動裝置偏大的難題。
目錄
- 詳細介紹
- 調流調壓閥概述
- 調流調壓閥作用
- 技術特點
- 調流調壓閥過流直觀效果
- 剖視結構圖
- 設計特點
- 結構特點
- 應用場合
- 調流調壓閥選型
- 變化過程演示
- 對比其他閥門使用情況
- 出口型式
- 流向示意圖
- 活塞鼠籠式實物圖
- 電動執行器主要特點
- 應用與維護
- 案例及使用現場
- 技術描述
- 執行標準
- 主要零部件材質
- 產品特點
- 性能特點
詳細介紹
『LHS941X電動活塞式調流調壓閥』專業生產廠家，由本廠自主研發生產的【活塞式調流調壓閥】質量可靠、價格合理、售后服務完善。『LHS941X電動活塞式調流調壓閥』適用于各種輕重工業及樓宇管道。上歐品質，全球共享！【水力控制閥】廣泛應用于：化工、石化、石油、造紙、采礦、電力、液化氣、食品、制藥、給排水、市政、機械設備配套、電子工業，城建等領域。
| 產品名稱 | LHS941X電動活塞式調流調壓閥 |
| 產品型號 | LHS941X |
| 公稱通徑 | DN350-2200mm |
| 壓力范圍 | 0.6-1.0MPa |
| 閥體材質 | 鑄鋼、不銹鋼 |
調流調壓閥概述
LHS941X電動活塞式調流調壓閥是借鑒德國、日本先進經驗，總結國內設計制造及實用經驗的基礎上，根據流體力學特性而開發出來的調速調壓型閥門。已經在電站、引水、供水等領域得到了廣泛的應用。經過改進的本系列流量調節閥不但適用于清水，對于天然江河湖泊水、輕度污水具有良好的耐受能力。從設計結構和材料選用上解決了多年來流量調節閥易結垢，卡阻，驅動裝置偏大的難題。
調流調壓閥作用
活塞閥主要用于在保證無振動，無氣蝕噪聲，無氣蝕，對管路無損傷的情況下對系統進行線性調流或穩定減壓。
技術特點
活塞式調流調壓閥是能滿足各種特殊調節要求的閥門。其調節功能是靠類似于活塞狀的閥塞在閥腔內延軸向（水流向）移動，從而控制水流的出閥面積來實現的。

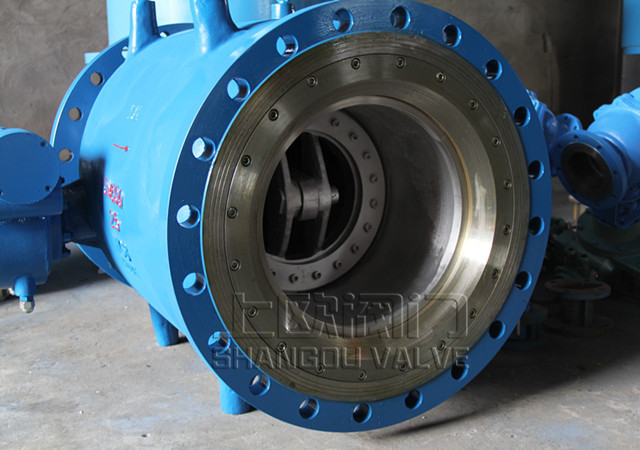

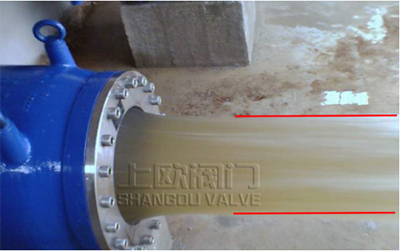

調流調壓閥過流直觀效果

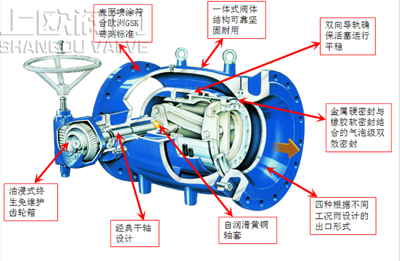

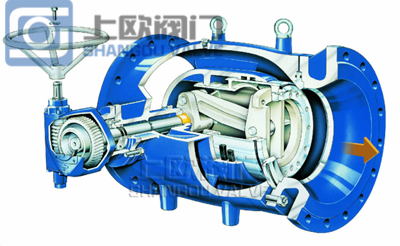

剖視結構圖
設計特點
1.不同于蝶閥或閘閥的閥板：活塞閥的閥塞（非閥板）延軸向（水流向）運動。
2.活塞閥的開啟或關閉裝置為活塞形狀。
3.閥體內任何位置的水流斷面為環形結構。
結構特點
應用場合
1.高端引水工程中可用作瀉放閥，也可用作防爆管閥。
2.水源儲存可用作液位或壓力調節閥。
3.管網輸水工程中，可用作流量調節閥。
4.凈水或污水處理工程，可用作泵啟動保護閥或水、氣流量調節閥。
5.供水過程中調節管網壓力平衡。
調流調壓閥選型

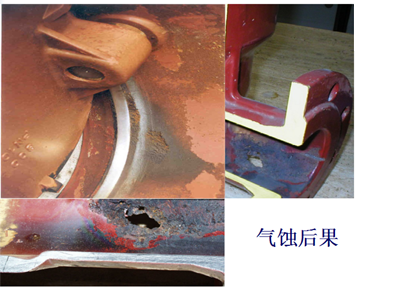

在保證無振動，無噪聲，無氣蝕，對管路無損傷的情況下，對系統進行線性調流或穩定減壓是保證調流閥長壽命工作的基本要求。根據不同工況有四種以上出口形式的活塞式調流調壓閥。因此，活塞式調流發的選型過程為：先根據系統調節參數確定氣蝕等級，進而確定活塞閥的出口形式。再根據選定出口形式的活塞閥的Kv系列曲線圖，確定閥門的定型尺寸。也就是說：在保證長壽命穩定運行的前提下，活塞式調流調壓閥的結構是有選擇的，并且理想工作狀態下的調流指標性能并不能隨意指定。不同形式的調流閥對應不同的氣蝕等級，也對應不同的過流能力。對于確定的系統尺寸，比較隨意給定調節壓力等級或流量參數，有可能導致閥門不在最佳的工作狀態下工作。氣蝕是指流體在節流作用下，節流器件后端因壓力急劇下降，導致液體發生汽化，而后又在氣泡發生湮滅過程中，對器件微觀表面造成強烈沖擊，進而產生噪音、振動、腐蝕的現象。
變化過程演示

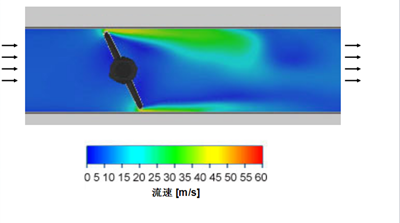

蝶閥從全開到全閉，流體速度的變化過程演示:
對比其他閥門使用情況
活塞式調流調壓閥選型第一步：確定被調節系統的氣蝕等級 活塞式調流調壓閥選型第二步：根據選定出口形式的活塞閥的Kv系列曲線圖，確定閥門的定型尺寸 DN
出口型式，流向示意圖
活塞式調流調壓閥出口四種形式之一

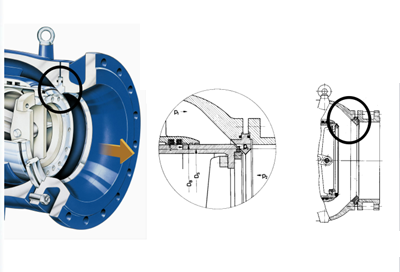

E形：截彎取直結構：
活塞式調流調壓閥出口四種形式之二

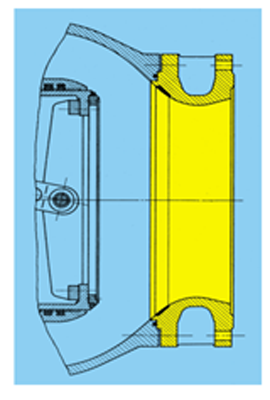

F形：短擴散型結構：
活塞式調流調壓閥出口四種形式之三

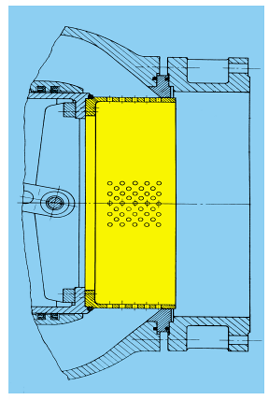

LH形：鼠籠式結構：

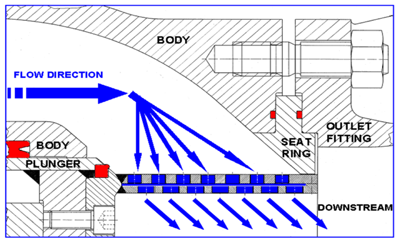

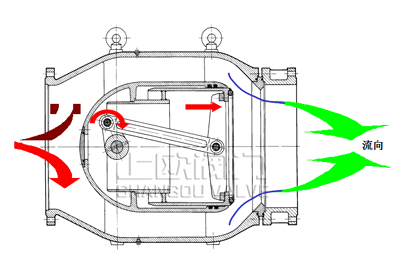

活塞雙鼠籠式流向示意圖

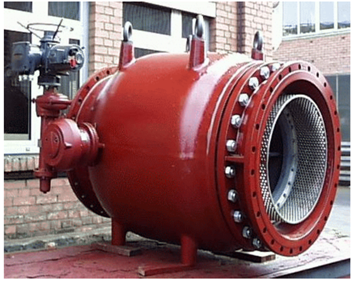

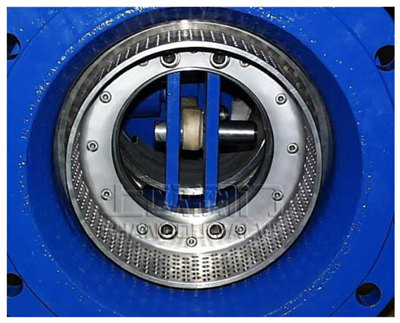

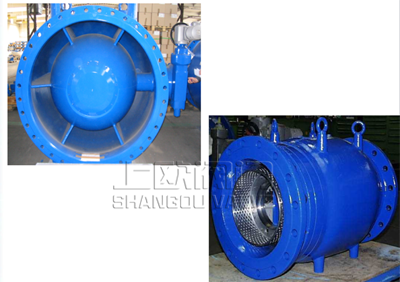

活塞鼠籠式實物圖
活塞式調流調壓閥出口四種形式之四

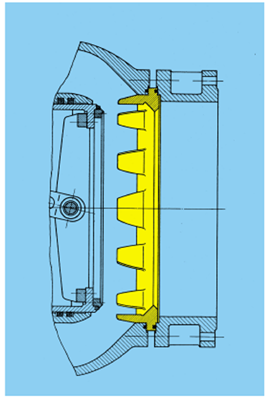

S形：開槽套筒結構：
電動執行器主要特點

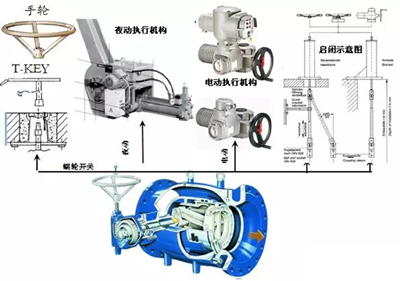

活塞式調流調壓閥的驅動形式
電動驅動是調流調壓閥的常用形式：
活塞式調流調壓閥標配各種品牌電動頭
NEEINN電動執行器主要特點：
1.一體化設計，減少大量現場布線 2.提供IP68標準選型 3.液晶顯示屏 4.適用于頻繁啟動的電機 5.限位、限扭、限熱、機械位置指示 6.模塊化設計結構，靈活擴展控制功能 7.電機、齒輪箱具有自鎖功能 8.現場總線系統 9.結構緊湊 10.長壽命設計
應用與維護

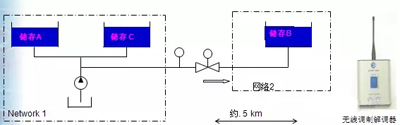

安裝在供水工程：連接兩個單獨的現有管道網絡由無線電控制活塞式調流調壓閥控制調流調壓。

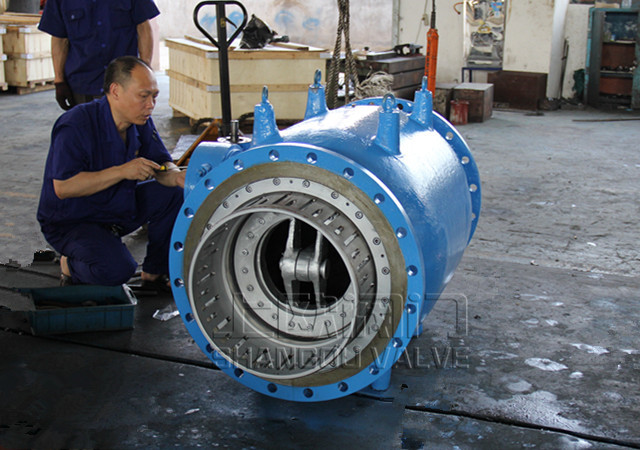

案例及使用現場
技術描述
公稱通徑 DN350-1400mm
公稱壓力 1.0 0.6 Mpa
試驗壓力密封 1.1 0.66 殼體 1.5 0.9
適用溫度 0～+80 ℃、
適用介質水、飲用水、污水
執行標準
法蘭壓力 DIN2501
法蘭連接 DIN2532
閥體長度 DIN3230
試驗壓力 DIN3230
主要零部件材質
閥體球墨鑄鐵
活塞奧氏體不銹鋼1.4301
活塞驅動曲柄軸不銹鋼2Cr13
軸承青銅 密封圈 NBR
連接螺栓不銹鋼1Cr13
產品特點
1、本公司生產的電動調壓調流閥為活塞式結構，活塞式控制閥調節機構應為曲柄滑塊機構,關閉件滑塊為圓筒或錐形的活塞。可在閥體內圓筒里由導軌引導沿管路中心作軸向運動，因而改變流道面積，以實現調節流量及減壓功能。與管道的連接形式為法蘭聯接，法蘭連接尺寸、結構長度符合相應DIN的要求。
2、活塞式控制閥由閥體、活塞、曲柄、連桿、消能裝置、閥桿、軸套、閥座、密封圈等主要部件組成。
3、活塞式控制閥閥體為流線形軸對稱流道，流體在閥體內能被很好地?zé)o紊流引導，能顯著降低閥門的噪聲和振動。保證閥門在高壓差下也具有良好的抗氣蝕特性，其允許氣蝕系數應不大于0.4。 4、活塞式控制閥具有優良的線性調節性能，以便控制系統通過出口壓力變送器的反饋信號調控閥門，保持出水壓力的恒定。
5、活塞式控制閥具有可靠的密封性能，在調節閥處于全關狀態下，保證無任何滲漏。活塞式控制閥在正常運行工況下，無卡阻和有害振動現象，確保設備安全可靠運行。使用壽命不小于30年。活塞式控制閥具有良好的抗阻塞能力。可適用于有泥沙及小顆粒雜質的流體。活塞式控制閥在最大工作壓差和動水啟閉運行工況下，保證整體抗推力安全可靠，不發生有害的振動。
6、活塞式控制閥驅動方式為電機驅動。電機驅動裝置應具有良好的防水性能，應動作靈活、 安全可靠，手動操作力矩滿足國家標準。活塞式控制閥的電動裝置包括電機、減速蝸輪、機械限位調節機構、力矩控制機構、行程控制機構、開度指示機構和手動電動轉換裝置。活塞式控制閥的電動裝置采用機電一體化設計，配置現地操作控制箱。
性能特點
·閥門過載保護；
·閥門行程保護；
·手動／電動切換裝置；
·閥門開度位置指示裝置；
·閥門開、關觸點，觸點接線的引出應滿足就地及遠方控制室的要求。
1、線性度好：由于閥體內部采用特殊結構設計，對于流體的流量控制特性具有良好的線性度，即使在第—個10%行程中仍具有良好的流量控制效果。
2、抗氣蝕、抗震動：充分利用流體動力學原理進行流道設計，消除汽蝕和震動現象對管網的損傷，大大提高閥門和管道的使用壽命。
3、工作可靠：合理設計的流道和密封型式，使該閥可以適用于含有泥沙等小顆粒雜質的流體，不會因雜物造成關閉不嚴而導致泄漏或控制失效。
4、高壓消能：即使在高壓差的情況下，該閥也能有效消除高壓能，將高壓減為低壓，而且不會產生震動和氣蝕現象，有效保證閥門的使用壽命。
5、選材精良：閥門的關鍵部位如閥座、擋塊、導軌等部件均采用特殊的不鋼筋材料制作，此材料耐磨、耐氣蝕，硬度為普通不鋼筋的三倍。
6、浮動閥座：閥座與錐體的連接采用特殊的硅膠粘合，粘性高，耐剪切．浮動閥座在密封時閥座產生自定心效果，使密封更可靠。
7、流體阻力小：該閥先進的結構設計，合理的流道分布，使整個閥門的壓力損失降至影氐有利于節約整個管網的動力消耗。
8、操作扭矩小：閥門中的啟閉件為套閘，其運動方向與主管流體流動方向一致，而且有效受力面積小，因此啟閉閥門所需的操力矩也很小，驅動裝置成本可大幅降低。
9、使用壽命長：閥門中主要密封為金屬對屬，密封可靠，抗流體沖蝕力強，不易被夾雜的垃圾損壞，加之大部分部件采用不銹鋼制造，閥門的使用壽命大大提高。
